XMC7系列外给定PID调节仪

来源：作者：江苏91短视频在线观看自动化仪表有限公司

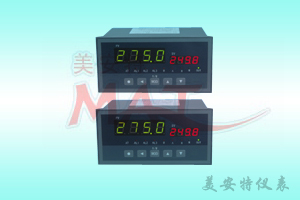

XMC7系列外给定PID调节仪

XMC7系列外给定PID调节仪

外给定PID调节仪的说明：
①在XSC5的基础上增加外给定输入，实现外给定串级控制，随动控制。手动，内给定自动，外给定自动三种工作方式
②外形尺寸：160×80（横/竖），96×96
③仪表电源：220V AC，（9~30）V DC
外给定PID调节仪的基本配置：
测量值和外给定2路输入，2组显示，控制输出
扩展功能：
①报警输出：160×80，96×96，96×48三种尺寸最多可加3点；
72×72，48×48可加1点
②变送输出
③外供电源（24V或12V）
④通讯接口：RS 232或RS 485
外给定PID调节仪的选型表
1：仪表基本功能
XMTS型为外给定PID调节器
2：面板形式
S：竖式
3：过程量Pv输入信号
E：热电偶或辐射感温计
R：热电阻或电阻
I：直流电流
V：直流电压
M：mV信号
W：电位器
L：远传压力表
4：外给定输入信号
E：热电偶或辐射感温计
R：热电阻或电阻
I：直流电流
V：直流电压
M：mV信号
W：电位器
L：远传压力表
5：报警点数量
T0：无报警
T1~T3：1~3点报警
6：控制输出
C0：无输出
C1：电流输出（4~20）mA、（0~10）mA或（0~20）mA
C2：电压输出（0~5）V、（1~5）V
C3：电压输出（0~10）V
C4：固态继电器驱动电压输出
C5：可控硅无触点常开式输出
C6：可控硅过零触发输出
C7：继电器触点开关输出
7：变送输出
A0：无输出
A1：电流输出（4~20）mA、（0~10）mA或（0~20）mA
A2：电压输出（0~5）V、（1~5）V
A3：电压输出（0~10）V
A4：其它输出
8：外供电源
B0：无外供电源
B1：外供24V DC
B2：外供12V DC
B3：外供精密电压源
B4：外供精密恒流源
B5：其它
9：通讯接口
S0：无通讯接口
S1：RS 232接口
S2：RS 485接口
S3：RS 422接口
S4：BCD码接口
10：仪表电源
V0：220V AC
V1：24V DC
V2：12V DC
V3：其它
